De exclusieve technologie van Pioneer maakt het mogelijk om je traptechniek te meten, in beeld te brengen, te analyseren en te verbeteren.

Pioneer heeft een trainingshulpmiddel ontwikkeld waarmee wielrenners hun capaciteiten efficiënter kunnen maken. Dit nieuwe systeem legt de focus op traptechniek voor een krachttraining die alle andere systemen overtreft. Tijdens het fietsen worden de pedaalefficiëntie en andere gegevens gemeten en onmiddellijk weergegeven. Na de rit worden de sterktes en zwaktes van de renner geanalyseerd via de Cyclo-Sphere webservice. De resultaten van deze analyse kunnen informatie opleveren om de volgende trainingsessie te verbeteren. Bij herhaaldelijk gebruik kunnen de renners een betere traptechniek ontwikkelen. Als atleten dit systeem in hun training integreren met het oog op specifieke aandachtspunten, zal het hen helpen om betere resultaten te behalen in toekomstige wedstrijden.

[Meting en weergave van trapdetails]

Kom de details van je eigen traptechniek te weten in realtime.

Het Pedaling Monitor System van Pioneer maakt het niet alleen mogelijk om cadans en afzonderlijke linker- en rechterkracht te meten, maar ook, en dat voor het eerst bij een krachtmeter, vermogen en krachtrichting per pedaalomwentelingshoek van 30 graden. Het gemeten vermogen en de krachtrichting worden weergegeven als gemakkelijk te begrijpen "krachtvectoren", zodat iedereen vlug zijn eigen trapkenmerken kan ontdekken.

De eerste hoge-precisie sensor en fietscomputer ter wereld* die "kracht" en "krachtrichting" op 12 plaatsen (om de 30°) meet bij iedere pedaalomwenteling

* Vanaf september 2013 voor een pedaalopvolgingssysteem dat trapkracht met intervallen van 30 graden kan meten en weergeven

Sensoren bevestigd aan de linker- en rechtercranks meten minieme veranderingen aan de cranks en zetten die om naar twee soorten gegevens: kracht in de draairichting en kracht in de radiale richting.
Door de twee soorten gegevens te combineren geeft het systeem niet alleen de hoeveelheid kracht weer, maar ook de richting van de kracht die op de crank wordt uitgeoefend. Dit wordt afgebeeld met unieke "krachtvectoren".

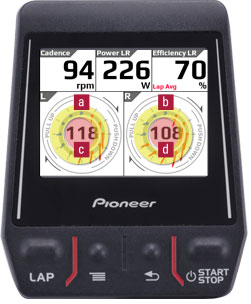

[Fietscomputer met geavanceerde functies]
<SGX-CA900>

Krachtvector links
Krachtvector rechts
Kracht links
Kracht rechts

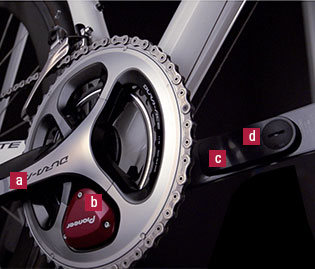

[Hoge-precisie sensor]
<SGY-PM910H>

Detector rechts
Zender rechts
Zender links
Detector links

[Magneetring]

SGY-PM900 serie

SGY-PM910H

Magneetring
Patch-type magneet
Arm-type magneet

Visuele weergave van trapdetails <Voorbeeldscherm van de SGX-CA900>

De lengte geeft de relatieve kracht aan.

De richting waarin de kracht wordt uitgeoefend is afgebeeld.

Kracht die bijdraagt aan de omwenteling is in het rood afgebeeld.

Kracht die niet bijdraagt aan de omwenteling is in het blauw afgebeeld.

De krachtvector is een visueel hulpmiddel waarmee je je trapstatus kunt bekijken op iedere pedaalomwentelingshoek van 30°. De lengte geeft de relatieve kracht aan en de pijl wijst in de richting waarin de kracht wordt uitgeoefend. De rode pijlen symboliseren kracht die bijdraagt aan de omwenteling, de blauwe pijlen kracht die niet bijdraagt aan de omwenteling.

Definieer je traptechniek

Van de totale kracht die gedurende een omwenteling op de crank wordt uitgeoefend, wordt het gedeelte dat bijdraagt aan de rotatie gedefinieerd als "trapefficiëntie".
Je pedaaltred wordt in cijfers weergegeven, zodat je een overzichtelijke leidraad krijgt voor een doeltreffende training.

SGX-CA900

Fi: Gecombineerde vector van kracht in tangentiale richting en kracht in radiale richting.
Fxi: Tangentiale richting
Fyi: Radiale richting
i: Richting van 0-11 u.

Trapgegevens linkervoet

Trapgegevens rechtervoet

Trapefficiëntie voor beide voeten

Verbeter je trapefficiëntie en fiets vlugger en verder.

Als je trapefficiëntie hoog is, wordt het trappen omgezet in stuwkracht. Als je trapefficiëntie daarentegen laag is, levert de kracht die je uitoefent geen stuwkracht.
Als je met dezelfde inspanning een efficiëntere pedaaltred ontwikkelt, zul je sneller en verder kunnen fietsen.

Hoge-precisie krachtmeting dankzij Exclusieve Pioneer Technologie

Vroeger gaven de meeste krachtmeters hoge waarden aan wanneer de pedaal hard naar beneden geduwd werd. Deze pedaalopvolgingssensor meet op 12 punten, om de 30°, de kracht die toedraagt aan de omwenteling en berekent zo de kracht van de volledige omwenteling.
Op die manier wordt de kracht uiterst precies gemeten en weergegeven.

[Analyseer en verbeter je traptechniek]

Analyseer je gegevens op de Cyclo-Sphere website en verbeter je training.

Klik hier voor een Cyclo-Sphere voorbeeld.

>>Over het uploaden van loggegevens van afgelegde ritten.

Cyclo-Sphere website
Cyclo-Sphere

Na een wedstrijd of een trainingsessie kun je de gegevens die zijn opgeslagen in de fietscomputer naar de Cyclo-Sphere website uploaden en analyseren. Je kunt je traject, linker- en rechterkracht, trapefficiëntie, krachtvectoren en cadans bekijken.
Als je de snelheidssensor in combinatie met de hartslagsensor gebruikt, kun je kiezen uit allerlei soorten data om het scherm naar je eigen voorkeur aan te passen en te zien hoe je je pedaaltred kunt verbeteren.
Je ziet bijvoorbeeld in één oogopslag waar je pedaaltred efficiënt was en waar niet. Doordat je de punten ontdekt waaraan moet worden gewerkt, zul je bij de volgende rit beter presteren.

■ Aanbevolen browsers voor de Cyclo-Sphere website
SSL-codering wordt niet altijd ondersteund door andere dan de aanbevolen browsers. Ook is het mogelijk dat de gegevens niet correct weergegeven worden. Gelieve in dat geval te upgraden naar een aanbevolen browser.

Aanbevolen browsers

Windows	Nieuwste versie Google Chrome Nieuwste versie Mozilla Firefox Nieuwste versie Opera Microsoft Internet Explorer ver.9 ver.10
Macintosh	Nieuwste versie Google Chrome Nieuwste versie Mozilla Firefox Nieuwste versie Apple Safari Nieuwste versie Opera

Verhouding tussen trapefficiëntie en krachtwaarden (Voorbeeld voor een rit bergop)

*Om de pedaalefficiëntiewaarden te vergelijken zijn omstandigheden als bergopwaartse ritten, versnellingen of ritten met veel tegenwind aangewezen.

Je ziet op een tijdsgrafiek de veranderende gegevens gedurende een rit bergop.

Krachtfase

Interval A

Tred houden

Trapefficiëntie en trapkracht blijven min of meer constant.

Interval B

Begin van de krachtfase

Terwijl de trapefficiëntie gelijk blijft, neemt de kracht net voor de krachtfase toe.

Interval C

Vermoeide benen als gevolg van de krachtfase

De pedaalefficiëntie is weg en er is een plots verlies aan kracht.

Teveel focussen op krachttoename leidt al snel tot een verzwakking van de traptechniek,
maar door je pedaaltred te optimaliseren kun je gedurende de rit de verliezen beperken
en je pedaalefficiëntie behouden.
